در این مقاله به تفاوت خرپا و سوله می پردازیم. در حوزه ساخت و سازهای فلزی، خرپا و سوله دو سازه پرکاربرد برای پوشش دهانه‌های وسیع محسوب می‌شوند. هرچند هر دو ساختار برای ایجاد فضاهای بزرگ بدون ستون میانی به کار می‌روند، اما از نظر ساختار، عملکرد مکانیکی، هزینه ساخت و شرایط بهره‌برداری تفاوت‌های قابل‌توجهی دارند. شناخت این تفاوت‌ها، نخستین گام در انتخاب صحیح نوع سازه متناسب با نیاز پروژه است.
ساختار و عملکرد خرپا و سوله
خرپا (Truss) نوعی سازه شبکه‌ای است که از ترکیب اعضای مستقیم و باریک تشکیل شده و معمولاً به شکل مثلثی طراحی می‌شود. وظیفه اصلی خرپا، انتقال نیروها به صورت محوری (کششی یا فشاری) است. در این سیستم، اتصالات در محل گره‌ها قرار دارند و به نحوی طراحی می‌شوند که تغییر شکل و خمش اعضا به حداقل برسد.
این ویژگی موجب می‌شود خرپا با وزن کم، توان تحمل بارهای سنگین را داشته باشد و نیروهای وارد بر سازه را به طور یکنواخت در سراسر شبکه پخش کند.

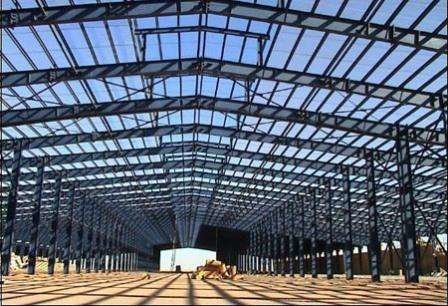

در مقابل، سوله یک سازه فولادی کامل و مستقل است که شامل مجموعه‌ای از قاب‌ها، ستون‌ها، تیرها، استرات‌ها، پرلین‌ها و پوشش‌های سقف و دیوار می‌باشد. در واقع، سوله ترکیبی از اجزای باربر و پوششی است که در کنار هم، یک فضای بسته و قابل استفاده صنعتی یا تجاری ایجاد می‌کنند.
اگرچه در طراحی برخی از سوله‌ها ممکن است از خرپا در بخش سقف استفاده شود، اما مفهوم سوله بسیار گسترده‌تر از خرپا بوده و شامل تمام اجزای سازهای و غیرسازه‌ای می‌شود.
تفاوت در رفتار سازهای
اصلی‌ترین تفاوت خرپا و سوله در نحوه انتقال نیرو و نوع باربری است.
در خرپا، اعضا فقط نیروهای محوری را تحمل می‌کنند و به همین دلیل مقاومت بالایی در برابر خمش یا پیچش دارند. این ویژگی باعث می‌شود خرپا برای دهانه‌های بزرگ با وزن کمتر و پایداری بیشتر مناسب باشد.
در سوله، تیرها و ستون‌ها فقط نیروهای فشاری یا کششی را تحمل نمی‌کنند، بلکه در برابر خمش و برش نیز باید مقاومت داشته باشند.در نتیجه طراحی آن نیازمند استفاده از مقاطع سنگین‌تر و اتصالات مقاوم‌تر است.
طبق بررسی‌های فنی منتشرشده در منابع تخصصی مانند مرکزآهن، سوله‌های خرپایی به علت استفاده از اعضای سبک‌تر و طراحی بهینه‌تر شبکه‌ای، معمولاً وزن کمتری نسبت به سوله‌های تیرورقی دارند و از نظر اقتصادی نیز به‌صرفه‌تر محسوب می‌شوند.
وزن، مصرف مصالح و بهینه‌سازی اقتصادی
یکی از مزایای برجسته خرپا، مصرف کمتر مواد است. به دلیل آنکه نیروها در اعضا به صورت محوری منتقل می‌شوند و طراحی اعضا بهینه است، می‌توان با مقاطع نازک‌تر فولاد هم استحکام لازم را تأمین کرد. این قضیه هزینه اولیه ساخت را کاهش می‌دهد. به گفته برخی منابع، سوله‌های خرپایی تا حدود ۱۵٪ ارزان‌تر نسبت به انواع تیرورقی تمام می‌شوند.
سازه‌های تیرورقی یا سوله‌های «تیر و ورق» عموماً از مقاطع بزرگ‌تر و تیرهای فولادی سنگین‌تر بهره می‌برند. این امر باعث افزایش وزن و مصرف فولاد می‌شود، اما در مقابل امکان تحمل بار بزرگ‌تر در برخی شرایط فراهم می‌آورد. به همین دلیل اگر پروژه شما محدودیت بودجه دارد یا نیاز به ساخت سریع دارد، سوله خرپایی معمولاً گزینه‌ای مقرون به صرفه‌تر است.
دهانه، ارتفاع و محدودیت‌های طراحی
خرپا به واسطه ساختار شبکه‌ای‌اش، امکان پوشش دهانه‌های بسیار بزرگ را بدون ستون میانی فراهم می‌کند. این یکی از دلایلی است که در سالن‌های بزرگ، استادیوم‌ها یا فضاهایی با نیاز به فضای باز زیاد، خرپا کاربرد زیادی دارد.
سوله نیز می‌تواند دهانه‌های بزرگ داشته باشد، اما اجرا و طراحی آن در دهانه‌های بسیار بزرگ ممکن است مستلزم تقویت‌های ویژه در قاب‌ها، ضخامت بیشتر ستون‌ها یا ترکیب اجزا باشد. در برخی شرایط، هزینه تقویت ممکن است مزیت خرپا را کم‌رنگ کند.
همچنین در برخی منابع بیان شده که پوشش سقف در سقف‌های خرپایی می‌تواند به صورت نورگیر یا پوشش‌های مسدودکننده اجرا شود، در حالی که سوله‌های تیرورقی غالباً با ورق گالوانیزه یا پانل ساخته می‌شوند.
مقاومت در برابر بارهای جانبی (باد، زلزله و بار برف)
خرپا به واسطه ساختار مثلثی خود، در مقابله با بارهای جانبی عملکرد مطلوبی دارد؛ نیروهای ناشی از باد یا زلزله در اعضای خرپا به صورت مؤثر منتقل می‌شوند. این ساختار موجب کاهش تنش‌های پیچشی و لنگر داخلی می‌شود.
در سوله‌های معمولی، اعضای تیر و ستون ممکن است در معرض تنش‌های خمشی شدید باشند و نیاز به طراحی دقیق‌تر و تقویت داشته باشند. در مناطقی با زلزله بالا یا باد شدید، استفاده از خرپا یا تقویت ترکیبی آن با قاب‌های صلب پیشنهاد می‌شود.
اما سوله‌ها نیز اگر به درستی طراحی شوند، می‌توانند مقاومت زیادی داشته باشند. نکته کلیدی در انتخاب بین خرپا و سوله، تناسب طراحی با شرایط محیطی منطقه و بارگذاری‌های مورد انتظار است.
سرعت ساخت، نصب و انعطاف‌پذیری
یکی از مزایای خرپا، سرعت اجرا و امکان مونتاژ آسان است. چون اعضا معمولاً پیش‌ساخته شده‌اند، در محل ساخت نیاز به برش زیاد یا تنظیم ندارند. این امر موجب می‌شود زمان نصب کمتر شود.
سوله اما گاهی نیاز به کار بیشتر در محل دارد، خصوصاً وقتی که اعضا بزرگ‌تر هستند یا اتصالات پیچیده‌تری دارند. در پروژه‌های سریع و موقت، خرپا گزینه جذاب‌تری است.
علاوه بر آن، خرپا انعطاف‌پذیری بیشتری در طراحی اشکال هندسی مختلف دارد. شکل‌های خاص، ارتفاع‌های متفاوت و طراحی زیبا در خرپا نسبت به سوله ساده‌تر امکان‌پذیر است.
استحکام و دوام در کاربردهای مختلف
اگر پروژه شما نیاز به نصب جرثقیل سقفی دارد، هر دو سازه می‌توانند این قابلیت را داشته باشند، به شرطی که طراحی و اتصالات مناسب باشد.
در پروژه‌هایی که بارگذاری‌های سنگین، شرایط محیطی سخت یا استفاده بلندمدت مدنظر است، سوله تیرورقی ممکن است مزیت بیشتری داشته باشد، زیرا اعضای ضخیم‌تر و طراحی راحت تر می‌تواند دوام بالاتری ارائه دهد.
عملکرد و کاربرد خرپا در سازه‌های فلزی
خرپا یکی از کارآمدترین سیستم‌های سازهای در مهندسی عمران و صنعت فلزکاری است.
عملکرد اصلی آن بر پایه انتقال نیرو از طریق اعضای مثلثی‌شکل است که تنش‌ها را به‌صورت کششی و فشاری میان اعضا توزیع می‌کند. این ویژگی باعث می‌شود خرپاها بتوانند دهانه‌های بزرگ را با حداقل تغییر شکل و کمترین مصرف مصالح پوشش دهند.
از آن‌جا که خرپاها سبک، مقاوم و اقتصادی هستند، در سازه‌های مختلف از جمله پل‌ها، سقف سالن‌های صنعتی، سوله‌های خرپایی و سازه‌های فضایی مورد استفاده قرار می‌گیرند.
| جنبه مورد بررسی | توضیحات درباره عملکرد خرپا | کاربردهای متداول |
| نحوه عملکرد سازهای | انتقال بارها از طریق اعضای کششی و فشاری؛ نیروها در گره‌ها متمرکز می‌شوند و اعضا فقط در راستای محوری نیرو می‌پذیرند. | تمام سازه‌هایی که نیاز به پوشش دهانه‌های بزرگ دارند. |
| مزیت اصلی | کاهش وزن کلی سازه، مصرف کمتر فولاد و تحمل بارهای سنگین با حداقل خمش. | سقف‌های صنعتی، سازه‌های فضایی و پل‌های فلزی. |
| نوع اتصالات | معمولاً اتصالات مفصلی یا جوشی در گره‌ها برای انتقال نیروهای محوری. | سقف‌های خرپایی سوله‌ها، سکوها و سازه‌های موقت. |
| پایداری و سختی سازه | با ترکیب اعضای مثلثی، خرپا پایداری هندسی بالایی در برابر تغییر شکل دارد. | استفاده در دهانه‌های طولانی بدون ستون میانی. |
| انواع خرپا | خرپای مثلثی، خرپای فضاکار، خرپای قوسی، خرپای ساده دوبعدی یا سه‌بعدی. | سالن‌های ورزشی، انبارها، آشیانه هواپیما، سازه‌های نمایشگاهی. |
| جنس سازهای | اغلب از فولاد، آلومینیوم یا چوب ساخته می‌شود؛ فولاد بیشترین کاربرد را دارد. | پروژه‌های صنعتی و عمرانی با نیاز به دوام بالا. |
| عملکرد در برابر زلزله و باد | در برابر نیروهای جانبی نیاز به مهاربندی و طراحی دقیق اتصالات دارد. | مناطق بادخیز یا لرزه‌خیز با کنترل مهندسی مناسب. |
| مزیت اقتصادی | هزینه ساخت پایین‌تر نسبت به سازه‌های سنگین و کاهش نیاز به فونداسیون قوی. | پروژه‌های سبک با محدودیت بودجه یا زمان. |
| نحوه ساخت و نصب | اعضا در کارگاه تولید و در محل پروژه مونتاژ می‌شوند؛ نصب سریع و آسان. | سوله‌های خرپایی و سازه‌های قابل حمل. |
خرپا سازهای سبک ، مستحکم و اقتصادی است که برای پوشش دهانه‌های بزرگ و فضاهای باز، مانند سوله‌های صنعتی، پل‌ها و سالن‌های ورزشی، گزینه‌ای ایده‌آل محسوب می‌شود.
جمع‌بندی و توصیه‌ها
در انتخاب بین خرپا و سوله، هیچ گزینه‌ای به‌صورت مطلق برای همه شرایط مناسب نیست. اگر پروژه شما محدودیت مالی دارد، زمان اجرا اهمیت بالایی دارد یا نیاز به پوشش دهانه‌ای بزرگ بدون ستون دارید، استفاده از ساختار خرپا معمولاً گزینه‌ای کارآمدتر است. اما در شرایطی که بارهای سنگین، محیط‌های صنعتی خاص یا دوام طولانی‌مدت مدنظر باشد، سوله تیرورقی یا حتی سوله دست دوم بازسازی‌شده می‌تواند انتخابی منطقی و اقتصادی باشد.
در نهایت، تصمیم نهایی باید بر اساس نوع کاربری، اقلیم منطقه، شرایط بارگذاری، بودجه و زمان‌بندی پروژه اتخاذ شود. مشاوره با مهندسان متخصص و بررسی دقیق تفاوت‌های فنی و اقتصادی میان گزینه‌ها، کلید انتخابی هوشمندانه و مطمئن خواهد بود.
سوالات متداول
خرپا در سازه‌های فلزی چه کاربردی دارد؟
خرپا با انتقال نیروهای کششی و فشاری، دهانه‌های بزرگ را با وزن کم و استحکام بالا پوشش می‌دهد و در پل‌ها، سوله‌های خرپایی و سقف‌های صنعتی به‌کار می‌رود.
تفاوت اصلی بین سوله و خرپا چیست؟
خرپا سازهای شبکه‌ای و سبک است که نیروها را به‌صورت محوری منتقل می‌کند، در حالی که سوله یک سازه کامل با ستون‌ها و تیرهای سنگین‌تر است که علاوه بر نیروهای محوری، بارهای خمشی و برشی را نیز تحمل می‌کند.
