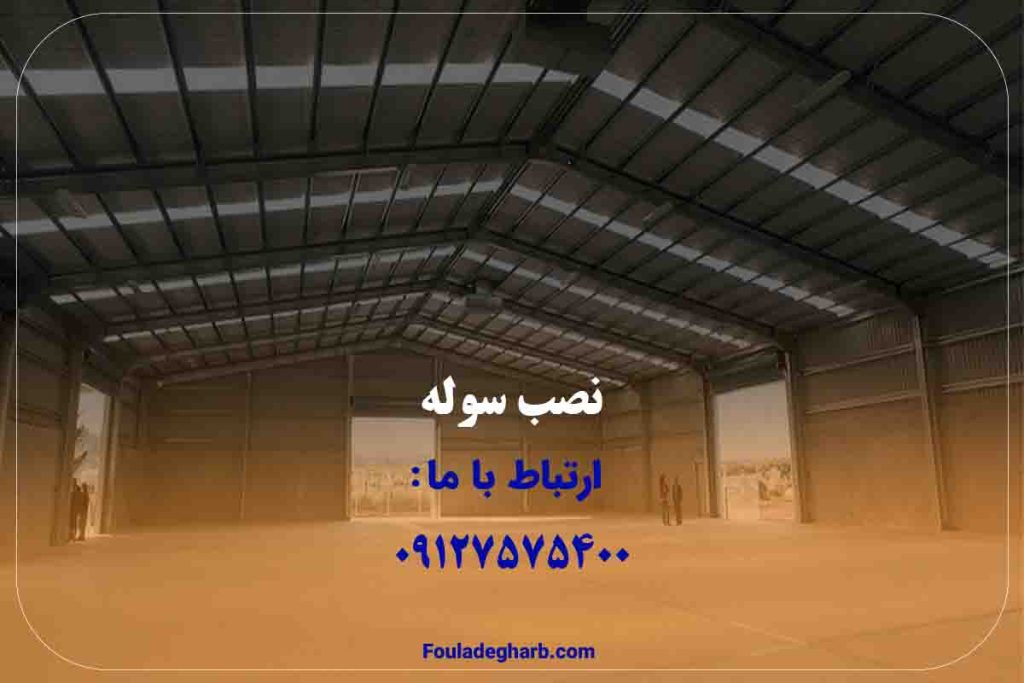

بعد از ساخت سوله توسط شرکت سوله سازی ، وارد مرحله نصب سوله می‌شویم. برای اینکه سوله را با کیفیت و به موقع نصب کرد باید با مراحل و روند نصب سوله آشنایی داشته باشیم. با ما همراه باشید تا با آموزش گام به گام مراحل نصب سوله ، با مراحل نصب آن آشنا شوید.
نصب سوله از مراحل کلیدی در پروژه‌های ساخت‌وساز صنعتی و تجاری به شمار می‌رود. به دلیل برخورداری از استحکام و دوام بالا، سوله‌ها به‌طور گسترده در پروژه‌های بزرگ مورد استفاده قرار می‌گیرند. نحوه اجرای عملیات نصب، تأثیر مستقیمی بر عملکرد سازه و افزایش طول عمر مفید آن دارد؛ ازاین‌رو رعایت نکات فنی و اجرایی در این مرحله از اهمیت ویژه‌ای برخوردار است.
در فرآیند نصب سوله، دو عامل «دقت و کیفیت اجرا» و «سرعت نصب» از مهم‌ترین مؤلفه‌هایی هستند که رعایت آنها می‌تواند از بروز مشکلات ثانویه در روند پروژه جلوگیری کند.
تاخیر در اجرای عملیات نصب یا طولانی شدن مدت‌زمان آن، می‌تواند موجب افزایش هزینه‌های مرتبط با استفاده از جرثقیل‌ها و ماشین‌آلات سنگین، اختلال در برنامه زمان‌بندی مراحل بعدی پروژه نظیر اجرای پوشش و کف‌سازی، و نهایتاً فرسایشی شدن روند کل پروژه گردد.
روشهای نصب سوله
به نقل از سایت میهن کاوه : اصولاً در نصب سوله، اتصال اغلب قسمت‌های یک سوله به‌وسیله پیچ و مهره و درمواردی نیز از طریق جوش انجام می‌شود. بدلیل اینکه تمامی قطعات سوله در ساخت و احداث کارخانه مورد استفاده قرار می‌گیرد و بیشتر اتصالات از نوع فلنجی است معمولا عملیات نصب سوله در چند روز خاتمه می‌یابد و این امر باعث صرفه جویی فراوان در وقت و هزینه تمام شده می‌گردد.
دو روش اصلی برای نصب سوله وجود دارد که بر اساس نوع سازه و نیاز پروژه انتخاب می‌شوند:
نصب با پیچ و مهره
در این روش، اجزای سازه با استفاده از پیچومهره به یکدیگر متصل می‌شوند. این روش به دلیل سرعت بالا و امکان جداسازی قطعات در آینده، برای پروژه‌های بزرگ و صنعتی ایده‌آل است در این مقاله ما این روش رو توضیح می دهیم.
نصب با جوشکاری
روش جوشکاری بیشتر در سازه‌هایی که نیاز به استحکام و پایداری بالایی دارند، استفاده می‌شود. کیفیت جوشکاری و دقت در اجرای آن، تأثیر مستقیمی بر مقاومت سازه در برابر حوادثی مانند زلزله یا طوفان دارد.
آموزش گام به گام مراحل نصب سوله
نصب سوله یکی از مهم‌ترین مراحل در اجرای پروژه‌های صنعتی و ساختمانی است که نیازمند دقت، دانش فنی و رعایت ترتیب صحیح اجرا می‌باشد. این فرایند پس از طراحی، ساخت و رنگ‌آمیزی قطعات فلزی آغاز می‌شود و به‌صورت مرحله‌به‌مرحله ادامه می‌یابد. مراحل نصب سوله و طراحی تخصصی سوله ها بسیار مهم می باشد و برای نصب آن باید اطلاعات کاملی داشته باشید. در ادامه به بررسی تمامی مراحل نصب سوله می‌پردازیم.
1. ارسال قطعات جهت نصب سوله
پس از رنگ‌آمیزی و تأیید نهایی توسط واحد کنترل کیفیت، قطعات سوله طبق نقشه های نصب آماده بارگیری می‌شوند. قطعات به ترتیب نصب بر روی تریلی بارگیری می‌شود و به محل پروژه ارسال می‌شود. بهتراست توالی نصب در ارسال قطعات رعایت شود. به عنوان مثال ستون‌های سوله باید زودتر از رفترها ارسال شود. معمولاً ابتدا ستون ها و سپس رفترها ارسال می شوند.
2. کنترل فونداسیون قبل از نصب سوله
پیش از شروع نصب، لازم است فونداسیون اجرا شده بررسی شود. این بررسی شامل موارد زیر است:
- تراز بودن مهره‌ها و صفحات
- تعداد، قطر و موقعیت بولت ها
- فاصله دقیق بین ستون ها
مطابقت کامل با نقشه‌های اجرایی در این مرحله ضروری است.
فونداسیون اجرا شده باید قبل از نصب سوله کنترل شود. در کنترل فونداسیون سوله باید این موارد رعایت شود: تراز بودن مهره های زیر صفحه ستون، تعداد و قطر بولت‌ها، فاصله بولت‌ها از یکدیگر، فاصله ستونها از یکدیگر در طول و دهانه سوله. چنانچه فونداسیون اشتباه اجرا بشود نصب سوله با مشکل مواجه می‌شود پس این مرحله از اهمیت بالایی برخوردار است.
3. تخلیه و تفکیک بارهای ارسالی سوله
پس از رسیدن بار به محل پروژه، قطعات بر اساس نقشه نصب تفکیک و در محل‌های مناسب انبار می‌شوند. این کار موجب تسریع در نصب و کاهش خطای انسانی خواهد شد. قطعاتی که به محل پروژه ارسال شده است باید بر اساس نقشه نصب تفکیک شوند تا قطعات در جای مناسب خود نصب شوند. همچنین در این مرحله به تفکیک پیچ و مهره‌ها هم می‌پردازیم زیرا پیچ و مهره‌هایی که در نصب سوله استفاده می‌شود قطر و طول متفاوتی دارند و باید از یکدیگر جدا شوند.
4. نصب ستون‌های سوله
بعد از اجرای درست فونداسیون و تفکیک قطعات، ستونها را مطابق نقشه نصب در جای مطلوب خود نصب می‌کنیم. باید دقت داشته باشیم ستونها شاقول و همباد نصب شوند و از محدوده رواداری‌های گفته شده در مبحث دهم مقررات ملی ساختمان تجاوز نکنند. ستونها به صورت جداگانه نصب شده و با دقت شاقول و تراز می‌گردند. جای‌گذاری صحیح بر روی بولت‌ها و هم راستایی دقیق با نقشه، اهمیت بالایی دارد.
5. نصب استرات‌های سوله
استرات‌های سوله اعضایی هستند که معمولا از مقاطع قوطی ساخته می‌شود و بین ستونها و رفترها بسته می‌شوند. برای جلوگیری از افتادن ستونها و ایجاد پایداری اولیه، از استراتها استفاده می‌شود. استراتها معمولاً از پروفیل قوطی ساخته شده و ستونها را به یکدیگر متصل می‌کنند. بعد از نصب ستونها برای جلوگیری از افتادن ستونها استراتها بین آنها بسته می‌شوند ( اصطلاحا کلاف می‌شوند). تا ستونها به شکل یکپارچه درآیند. استرات‌های سوله معمولا از قوطی با مقطع 3*90*90 ساخته می‌شوند.
6. نصب رفترهای سوله
در روند نصب رفترهای سوله ابتدا باید رفترهایی که قرار است به یکدیگر متصل شوند را روی زمین به کمک جرثقیل بهم وصل کنیم. سپس رفترهای بهم وصل شده را با جرثقیل مطابق نقشه نصب، در محل خود نصب کنیم. باید دقت داشته باشیم پس از نصب رفترها بین فلنج های اتصال ستون و رفتر فاصله نباشد و فلنج ها کاملا بهم متصل باشند. سپس رفترها را با استفاده از استراتها به هم متصل می‌کنیم تا شکل یکپارچه رفتر و ستون حفظ شود و سوله در راستای طول پایدارباقی بماند.
در نتیجه، پس از آماده‌سازی ستونها، رفترها (تیرهای سقفی) بر روی زمین مونتاژ و سپس با کمک جرثقیل در جای خود نصب می‌شوند. اتصال دقیق رفترها به ستونها و استفاده از مهاربندهای موقت، از نکات مهم این مرحله است.
7. نصب بادبندهای سوله
بادبندها نقش مهمی در پایداری جانبی سازه دارند. این قطعات بسته به نوع طراحی، از میلگرد، نبشی یا ناودانی ساخته شده و در دهانه های مشخص نصب می‌شوند.
بادبند های یک سوله، اجزایی هستند که بخشی از بارهای جانبی وارد شده به سوله را تحمل می‌کنند. بادبند های دیواری می‌توانند جوشی یا پیچ و مهره‌ای باشند ولی بادبندهای سقفی پیچ و مهره‌ای هستند. بادبندهای دیواری می‌توانند از مقاطع ناودانی، نبشی و میلگرد ساخته شوند ولی بادبندهای سقفی فقط از مقطع میلگرد هستند. یکپارچگی سوله با نصب بادبندها ایجاد می‌شود.
8. نصب پرلین‌های سوله
پرلینها نیز اعضایی هستند که در راستای طول سوله قرار می‌گیرند و وظیفه نگهداری پوشش سقف سوله را بر عهده دارند. پرلینها بین رفترهای دو قاب پشت هم نصب می‌شوند و معمولا از نقطعه Z ساخته می‌شوند. استفاده از Z18*6*2*0.3 در بسیاری از سوله‌ها رایج است. پرلینها که معمولاً از مقطع Z ساخته می‌شوند، بین رفترها نصب شده و وظیفه نگهداری پوشش سقف را بر عهده دارند. نصب آنها باید طبق فواصل مشخص شده در نقشه انجام شود.
9. نصب میل مهارهای سوله( سگراد)
در این مرحله باید میل مهارها نصب شود. میل مهارها اجزایی هستند که بین پرلینها بسته می‌شوند و وظیفه جلوگیری از جابجایی جانبی پرلینها را بر عهده دارند. درواقع سگرادها مهار جانبی پرلیبن‌ها هستند. میل مهارها از مقطع میلگرد ساخته می‌شوند. برای جلوگیری از حرکت جانبی پرلینها، میلمهارها نصب می‌گردند. این قطعات به پایداری و استحکام سقف کمک می‌کنند.
10. نصب سینه بندهای سوله
این قطعه، قطعه ای از سوله است که پرلین را به رفتر می‌بندد. سینه بندها از مقطع نبشی 50*50 ساخته می‌شوند و باکمک دو پیچ نصب می‌شوند. سینه بند عضوی است که معمولا تعداد مورد نیاز آن در سوله برای طراحان سازه محل بحث و اختلاف نظر بوده است، به همین تعداد سینه بندهای سوله درپروژه‌های مختلف متفاوت است. سینه بندها وظیفه اتصال پرلینها به رفترها را دارند. این قطعات معمولاً از نبشی ساخته شده و بسته به طراحی سازه، در تعداد مشخصی نصب می‌شوند.
11. نصب وال‌پست‌های سوله
وال پست‌ها اعضایی که ساخت آنها در شرکت سوله سازی ملزوم نیست و می‌توان آن را در محل پروژه بعد از نصب سوله آن را، از تیرآهن یا مقطع قوطی ساخت. اما نصب وال پست پس از اتمام کلی نصب سوله است. وال پست‌ها اعضایی هستند که معمولا در دهانه ابتدایی و انتهایی سوله به رفترها بسته می‌شوند و نقش وادار میانی را ایفا می‌کنند. وال پست‌های سوله معمولا در قاب‌هایی که قرار است دیوار یا پوشش کار شود و وظیفه نگهداری پوشش را دارد، نصب می‌شود.
در برخی پروژه‌ها، به‌ویژه در دهانه های ابتدا و انتهای سوله، وال پست‌ها برای نگهداری پوشش دیوار جانبی اجرا می‌شوند. این قسمت‌ها بسته به نیاز پروژه و طراحی سازه ممکن است اختیاری باشند.
12. سفت کاری پیچ‌های سوله
پس از اتمام نصب اولیه سوله و نصب همه قطعات در جای مناسب خود، باید پیچ‌های سوله سفت شوند. چرا که همه پیچها با آچار و به صورت دستی سفت شده‌اند. برای اینکه پیچها به مقاومت اصلی خود برسند و بتوانند عملکرد مناسبی داشته باشند باید به وسیله آچار بادی یا Impact سفت شوند. اگر فلنج‌های اتصال کمی باز باشند پس از سفت شدن پیچ‌های سوله، فلنجها کاملا به یکدیگر می‌چسبند.
در نتیجه، پس از نصب اولیه، کلیه پیچ و مهره‌ها باید با ابزارهای مناسب مانند آچار بادی یا Impact، محکم شوند. این کار برای جلوگیری از جابجایی و ایجاد اتصال کامل ضروری است.
13. نصب پوشش بدنه و سقف سوله
پس از کامل شدن نصب سوله و تحویل سوله، وارد مرحله پوشش می‌شویم. پوشش سقف سوله معمولا از شیروانی یا ساندویج پانل است که این نوع پوشش‌ها در هنگام نصب سرعت بالایی دارند و با پیچ سرمته خودکار، به پرلینها بسته می‌شوند. پوشش بدنه سوله می‌تواند از آجرنما، شیروانی، ساندویج پانل و یا ترکیبی از این‌ها باشد که بسته به انتخاب کارفرما اجرا می‌شود.
در پایان، پوشش سقف (ورق گالوانیزه، ساندویچ پنل یا سایر مصالح) نصب می‌شود. همچنین دیوارهای سوله نیز طبق طرح، با استفاده از مصالح مورد نظر کارفرما اجرا می‌گردند.
بیشتر بدانید:
مدت زمان نصب سوله چقدر است؟
زمان نصب یک سوله بسته به اندازه و پیچیدگی ساختار، تجربه و توانایی تیم ساخت، نوع مصالح استفاده شده، ممکن است متفاوت باشد. همچنین عوامل دیگری مثل شرایط آب و هوایی نیز ممکن است بر زمان نصب تأثیر بگذارند. در صورتی که سوله از قبل آماده و طراحی شده باشد و کلیه‌ی مصالح و تجهیزات مورد نیاز حاضر باشند، زمان نصب معمولاً کمتر است.
قیمت نصب سوله
برای محاسبه هزینه نصب، باید مواردی زیر را در نظر بگیریم که ما در این بخش به‌طور مختصر به این مواد نیز اشاره می‌کنیم:
نوع مصالح مصرفی
نوع مصالحی که در ساخت سوله به‌کار می‌رود، بسیار بر قیمت نهایی تأثیر می‌گذارد. استفاده از مصالح باکیفیت مانند ساندویچ پانل‌ها و یا فولادهای مقاوم قاعدتا هزینه بیشتری دربر دارد، اما در عوض عمر درازتر و عملکرد بهتری برای سازه فراهم می‌کند.
متراژ سوله
متراژ یکی از عوامل تأثیرگذار بر قیمت نصب سوله، است. هر چه ابعاد سوله بزرگتر باشد، هزینه نصب به دلیل افزایش حجم کار و تعداد قطعات مصرفی بیشتر خواهد بود.
طراحی و پیچیدگی سازه
طراحی سوله، شامل تعداد و نوع اتصالات، تعداد ستونها و تیرها، و نوع سقف و دیوارها می‌تواند بر قیمت نصب تأثیر بگذارد. سوله‌هایی با طراحی پیچیده‌تر زمان بیشتر و نیروی کار حرفه‌ای‌تری برای نصب می‌طلبد که به‌طبع هزینه‌ها را افزایش می‌دهد.
نیروی کار و تجهیزات
هزینه استفاده از تجهیزات تخصصی مانند جرثقیل، جوشکار و نصاب‌های حرفه‌ای، و نیروی کار از دیگر عوامل مؤثر بر قیمت نصب سوله است.
مشکلات احتمالی در فرآیند نصب سوله
فرایند نصب سوله نیازمند دقت، تخصص و رعایت کامل ضوابط فنی و ایمنی است. هرگونه شتاب‌زدگی یا بی‌دقتی در نصب قطعات می‌تواند منجر به بروز اختلالات جدی در عملکرد و ایستایی سازه نهایی شود. برخی از مهم‌ترین مشکلات احتمالی در هنگام نصب انواع سوله عبارتند از:
- خارج شدن تلرانس پایه ستون از حدود مجاز تعیین‌شده در نقشه‌های اجرایی
- عدم بستن صحیح پیچ و مهره‌ها در برخی از اتصالات و عدم سفتکاری کافی آنها
- در نظر نگرفتن بار ناشی از حرکت جرثقیل در طراحی رفترهای سقف
- جابجایی و حمل نادرست رفترها با استفاده از جرثقیل در مرحله نصب
- عدم رعایت نکات ایمنی توسط تیم اجرایی و احتمال وقوع حوادث ناگوار
رعایت دقیق استانداردهای اجرایی و بهره‌گیری از نیروهای متخصص، نقش تعیین‌کننده‌ای در پیشگیری از بروز این مشکلات دارد.
نکات فنی در ساخت قطعات سوله
- نصب بادبند به‌صورت دو تکه با بست قورباغه‌ای.
- دقت در اندازه گیری و برش ابعاد تیر و ستون.
- نصب صحیح سخت‌کننده‌های تیر و ستون.
- قرارگیری محل اتصال پلیت بابند در مرکز سطح مقطع ستون.
- چک کردن محل نصب پایه استراتها بصورت مرتب.
- سوراخ پلیت پای ستون سوله یا سایر فلنجها باید از پیچ‌های بولت بزرگتر باشند.
عوامل مؤثر بر هزینه نصب سوله
هزینه نصب سوله تحت تأثیر عوامل مختلفی قرار دارد که در ادامه به مهم‌ترین آنها پرداخته می‌شود:
| متراژ سوله | نوع مصالح مورد استفاده | پیچیدگی طراحی سازه | موقعیت جغرافیایی محل پروژه |
| ابعاد و اندازه سوله نقش مستقیمی در میزان نیروی انسانی موردنیاز و حجم مصالح مصرفی ایفا می‌کند. به‌ویژه در سوله‌های سبک، طراحی با متراژ بهینه می‌تواند موجب کاهش چشمگیر در هزینه‌های اجرایی شود. | کاربرد مصالحی نظیر ساندویچ پانل یا ورق‌های گالوانیزه می‌تواند موجب افزایش هزینه‌ها شود، با این حال، این مصالح به افزایش دوام و طول عمر سازه نیز کمک می‌کنند. | میزان پیچیدگی در طراحی، تعداد اتصالات و جزئیات اجرایی، تأثیر مستقیمی بر مدت زمان اجرا و هزینه‌های نیروی کار دارد. | فاصله پروژه از محل کارگاه ساخت، شرایط جوی منطقه و دسترسی به زیرساخت‌های مورد نیاز، از دیگر عواملی هستند که بر هزینه نهایی نصب سوله تأثیر می‌گذارند. |
در نهایت، لازم به ذکر است که قیمت سوله‌ی سبک نسبت به دیگر انواع سوله‌ها، در صورت انتخاب صحیح مصالح و طراحی مناسب، مقرون‌به‌صرفه‌تر خواهد بود.
جمع‌بندی
فرآیند نصب سوله، مرحله‌ای بسیار حساس و کلیدی در تکمیل یک پروژه صنعتی یا تجاری به‌شمار می‌رود. رعایت ترتیب مراحل، استفاده از نیروی متخصص و دقت در اجرا می‌تواند تأثیر بسزایی در افزایش عمر مفید و عملکرد صحیح سازه داشته باشد. شرکت سوله کاوه پارس با بهره‌گیری از تیم‌های مجرب، خدمات نصب سوله را با کیفیت بالا و در کوتاه‌ترین زمان ممکن ارائه می‌دهد.
